Minimum Wall Thickness para sa Sand Casting Aluminum: Isang Praktikal na Gabay sa Disenyo

Ang iyong modelo ng CAD ay nagpapakita ng isang maayos na aluminum bracket na may 2 mm na pader, at sinipi ito ng pandayan sa tatlong beses sa inaasahang presyo. Ang dahilan ay simple: karamihan sa mga tindahan ng sand casting ay itinuturing ang 3 mm (mga 0.120 in) bilang praktikal na minimum na kapal ng pader para sa aluminyo, at 4.8 mm (3/16 in) bilang ang halaga na talagang gusto nilang makita sa mga bahagi ng produksyon. Ang 2 mm na pader ay hindi imposible, ngunit ginagawa nitong sensitibo ang nakagawiang paghahagis. Nagiging kritikal ang oras ng pagpuno, lumiliit ang window ng temperatura ng pagbuhos, at tumataas ang rate ng pagtanggi.

Ang konklusyon bago ka magpadala ng print sa isang pandayan: disenyo sa 3 mm para sa maliliit, na-localize na mga tampok tulad ng mga tadyang at bosses; target na 4 hanggang 5 mm para sa mga pangkalahatang pader at mga seksyon ng istruktura; at itulak lamang ang mas manipis kapag ang bahagi ay maliit, simple, at kinumpirma ng pandayan na maaari nitong patakbuhin ang trabaho. Ipinapaliwanag ng artikulong ito kung saan nagmumula ang mga numero, kung aling mga detalye ng disenyo ang nagpapataas ng sahig, at kung anong mga depekto ang kasunod kung hindi mo ito pinansin.

Ang Mga Bilang sa Likod ng Rule of Thumb

Foundry guidance at design reference cluster sa parehong hanay. Ang mga sanggunian sa disenyo ng engineering ay karaniwang naglilista ng hindi bababa sa 2.5 mm (0.100 in) para sa mga aluminyo na web at pader sa sand casting. Karaniwang binabanggit ng mga production foundry ang 3.0 mm (0.120 in) bilang kanilang karaniwang minimum para sa mga pangkalahatang pader, na may 3.8 mm (0.150 in) hanggang 4.6 mm (0.180 in) na inirerekomenda para sa maaasahang pagpuno. Ang napakaliit at nakabukod na mga lugar ay maaaring umabot sa humigit-kumulang 2.3 mm (0.090 in), habang ang napakalaking bahagi ay kadalasang nangangailangan ng hindi bababa sa 6.4 mm (0.250 in) dahil ang distansya ng pagpuno ng amag at ang pag-uugali ng solidification ay nagbabago nang may sukat.

Walang solong numero ang akma sa bawat trabaho. Ang binanggit na minimum ay panimulang punto lamang; ang praktikal na limitasyon ay nakasalalay sa bahaging geometry, haluang metal, sand media, disenyo ng gating, at mga kontrol sa proseso ng pandayan. Gamitin ang talahanayan sa ibaba bilang isang sanggunian, pagkatapos ay kumpirmahin sa partikular na pandayan na magsisipi sa iyong bahagi.

Bakit May Kapal ang Aluminum Sand Casting

Ang nilusaw na aluminyo sa karaniwang temperatura ng pagbuhos sa pagitan ng 680 at 760 °C ay tuluy-tuloy, ngunit hindi ito walang hanggan. Sa isang amag ng buhangin, ang metal ay dapat maglakbay sa sistema ng gating at punan ang buong lukab bago mag-freeze ang nangungunang gilid. Pinapataas ng manipis na mga seksyon ang ratio ng surface-to-volume, na nagpapabilis sa pagyeyelo at nag-aalis ng init mula sa pagkatunaw. Kapag lumalamig ang harapan ng daloy sa ibaba ng kritikal na temperatura, hihinto ito sa paggalaw.

Tatlong mga variable ng proseso ang nagtatakda ng totoong sahig sa kapal ng pader:

• Pagkalikido ng metal: ang mas mataas na temperatura ng pagbuhos ay nagpapabuti sa kakayahan sa pagpuno ngunit pinapataas ang pagkuha ng gas at oksihenasyon, kaya nililimitahan ng mga pandayan kung gaano nila ito maitulak.
• Mold media: matipid ang berdeng buhangin ngunit may mas mababang lakas at permeability. Ang no-bake (chemically bonded) na buhangin ay mas matibay, pinahihintulutan ang bahagyang mas manipis na mga seksyon, at mas gusto para sa mas mahusay na surface finish at dimensional na kontrol.
• Pagpapakain at solidification: ang manipis na pader ay mabilis na nagyeyelo, habang ang mas makapal na katabi na seksyon ay nananatiling likido at nakakakuha ng feed metal mula dito, na lumilikha ng shrinkage porosity sa parehong mga lugar.

Mga Detalye ng Disenyo na Nagpapataas ng Praktikal na Minimum

Kahit na ang isang pader mismo ay higit sa 3 mm, ang karaniwang mga panuntunan sa disenyo ng pandayan ay maaaring mabawasan ang epektibong kapal ng pader o lumikha ng mga kundisyon na nagpapabagsak sa manipis na mga seksyon. Ito ang mga detalye na kadalasang nagtutulak sa minimum na disenyo pataas.

Draft Angles

Ang bawat patayong ibabaw ay nangangailangan ng draft na anggulo upang ang pattern ay maalis mula sa buhangin. Karaniwan ang isang 1 hanggang 2 degree na anggulo sa mga panlabas na pader at 2 hanggang 3 degree sa panloob na mga dingding. Sa taas ng pader na 50 mm, ang 2 degree na draft ay nag-aalis ng humigit-kumulang 1.7 mm mula sa isang dulo ng nominal na kapal. Kung magsisimula ka sa 3 mm, ang isang dulo ng dingding ay bababa sa 2 mm, na nasa ibaba ng praktikal na sahig.

Corner Radii

Ang mga matalim na panloob na sulok ay parehong mga stress concentrator at mga hot spot kung saan nabubuo ang pag-urong ng porosity. Ang malaking radii ay tumutulong din sa pagdaloy ng buhangin sa panahon ng paggawa ng amag. Bilang isang patakaran, gumamit ng isang panloob na radius na hindi bababa sa katumbas ng lokal na kapal ng pader; ang ratio na 1.5 beses na kapal ng pader ay mas ligtas pa.

Mga Transisyon ng Seksyon

Ang mga biglaang pagbabago mula sa makapal hanggang sa manipis na mga seksyon ay karaniwang pinagmumulan ng mga maling pagtakbo at maiinit na luha. Panatilihing pare-pareho ang kapal ng pader hangga't maaari. Kapag hindi maiiwasan ang isang pagbabago, unti-unting lumipat gamit ang isang taper o radius, na pinapanatili ang ratio sa pagitan ng mga katabing seksyon sa o mas mababa sa 3:1.

Mga Boss, Ribs, at Web Junctions

Gumagawa ang mga boss ng mabibigat na nakahiwalay na masa na nangangailangan ng feed metal pagkatapos magyelo ang nakapalibot na manipis na mga pader. Ang mga buto-buto ay dapat na mas manipis kaysa sa mga pader na sinusuportahan nito, ayon sa kaugalian ay 60 hanggang 80 porsyento ng katabing kapal ng pader, kaya ang tadyang ay unang tumigas at ang mas mabigat na pader ay maaaring pakainin ito. Ang isang junction ng dalawang pader sa isang tadyang ay lumilikha ng lokal na konsentrasyon ng masa; magdagdag ng radius at panatilihin ang kapal ng tadyang sa ibaba ng pangunahing pader upang maiwasan ang porosity.

Mga Depekto na Lumalabas Kapag Masyadong Manipis ang Mga Pader

Ang pagdidisenyo sa ibaba ng minimum ay hindi lamang nagpapahirap sa paggawa ng casting; gumagawa ito ng mga nakikilalang depekto na nagdaragdag ng gastos sa scrap at pagkaantala sa paghahatid.

• Maling pagtakbo at malamig na pagsara: ang natutunaw ay nagyeyelo bago mapuno ang lukab, na nag-iiwan ng hindi kumpletong mga gilid o nakikitang mga linya ng daloy. Ito ang pinakakaraniwang pagkabigo na may manipis na mga dingding ng aluminyo.
• Gas porosity: ang mga manipis na seksyon ay nakakakuha ng gas habang ang metal ay nagyeyelo; Ang aluminyo ay sumisipsip din ng hydrogen sa tunaw na estado, at ang maliliit na daanan ng pagpapakain sa manipis na mga pader ay hindi maaaring itulak ang gas palabas.
• Mainit na pagkapunit: kapag ang isang manipis na pader ay lumalamig at mas mabilis na kumunot kaysa sa isang konektadong mabigat na seksyon, ang pinigilan na bahagi ay maaaring mapunit sa junction, lalo na sa matalim na paglipat.

Ang lahat ng tatlong mga depekto ay may isang katangian: sila ay kalat-kalat. Ang isang manipis na pader ay maaaring tumakbo nang maayos sa isang pagsubok na batch, pagkatapos ay mabibigo nang paulit-ulit sa produksyon habang ang temperatura ng pagbuhos, kahalumigmigan ng buhangin, o ang mga kondisyon ng kapaligiran ay naaanod. Iyon ang dahilan kung bakit nag-quote ang mga foundry ng mas mataas na presyo para sa mga sub-minimum na pader.

Mga Tolerance, Machining Allowance, at Pag-urong

Ang kapal ng pader ay hindi lamang ang sukat na dapat patunayan. Direktang nakakaapekto ang mga pagpapahintulot sa paghahagis ng buhangin at pag-urong kung ang isang bahagi, kabilang ang mga pinakamanipis na seksyon nito, ay mananatili sa loob ng detalye.

• Mga pagpapaubaya sa dimensyon: para sa mga bahaging hanggang sa humigit-kumulang 300 mm, ang mga linear na dimensyon ay kadalasang mula ±0.5 hanggang ±1.5 mm depende sa feature at sa mold media. Ang mga manipis na pader ay lilipat sa loob ng sobreng iyon, kaya huwag magdisenyo ng pader sa pinakamababa kung mahalaga ang pagpapaubaya sa huling bahagi.
• Allowance sa pagma-machine: kung ang isang mukha ay gagawa ng makina, mag-iwan ng 1.5 hanggang 2.5 mm ng stock. Suriin na ang kapal ng pader pagkatapos ng machining ay nananatiling higit sa minimum ng pandayan; kung hindi, ang paghahagis ay walang praktikal na pagkakataon na matugunan ang pagguhit.
• Allowance sa pag-urong: ang pag-urong ng solidification ng aluminyo ay humigit-kumulang 1.3 porsiyento (mga 5/32 in bawat talampakan). Binabayaran ito ng mga gumagawa ng pattern, ngunit kung magmana ka ng umiiral nang pattern, i-verify na ang panghuling kapal ng pader pagkatapos ng kabayaran sa pag-urong ay nakakatugon pa rin sa target ng disenyo.

Paglalapat ng Parehong Disiplina sa Kapal sa Aluminum Building Systems

Ang parehong mindset na gumagawa ng isang mahusay na disenyo ng paghahagis ng buhangin ay gumagawa din ng isang mahusay na produkto ng gusali ng aluminyo. Ang isang sunroom frame na may maliit na kapal ng pader ay lumilihis sa ilalim ng pagkarga ng niyebe; nabigo ang isang mullion sa dingding ng kurtina na may masyadong maliit na kapal ng seksyon sa mga kalkulasyon ng wind-load; ang isang window sill na may manipis na mga dingding ay nag-aanyaya sa mga problema sa condensation at drainage. Ang mga mamimili at arkitekto ay bihirang magtanong tungkol sa pinakamababang kapal ng pader kapag nag-order ng mga bintana, ngunit ang tanong ay nararapat sa parehong atensyon na ibibigay nila sa isang casting print.

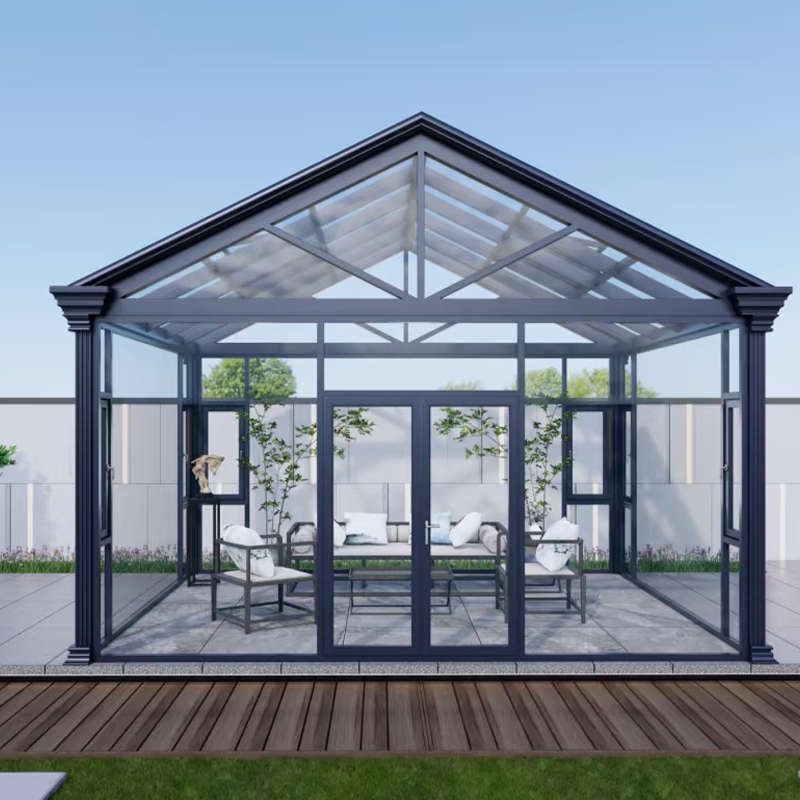

Si Dongcheng ay nagdidisenyo at gumagawa ng mga aluminum window, pinto, sunroom, railings, at mga dingding ng kurtina na may kapal ng seksyon na pinili mula sa mga kalkulasyon sa istruktura, hindi mga hulang nakakatipid sa materyal. Sinusunod ng produksyon ang mga pamamaraan sa pamamahala ng kalidad ng ISO9000, kaya ang kapal ng profile, paggamot sa ibabaw, at pagpupulong ay na-standardize. Ang A-frame sunroom system na may mabilis na disenyo ng drainage , halimbawa, ay gumagamit ng na-optimize na geometry ng bubong na may mga istrukturang profile na may sukat para sa lokal na pagkarga ng snow at hangin. Ang patpat na gawa sa aluminyo na kurtinang dingding , sa turn, ay umaasa sa mullions at transoms na ang kapal ng pader ay tumutukoy sa pagkarga ng hangin, paggalaw ng seismic, at pagpapalawak ng thermal. Ang parehong lohika ay nalalapat sa aluminum sliding windows , kung saan ang kapal ng profile na pader ay nakakaapekto sa air tightness, water resistance, at pangmatagalang tibay.
